　本記事では、2D Animation パッケージを使って、レイヤーに分けられた画像にボーンを入れ、アニメーションを作る方法をまとめます。

　レイヤーに分けられた画像を Unity に取り込むには、2D PSD Importer が必要になります。本記事では、レイヤーに分けられた画像にボーンを入れます。レイヤーに分けられた画像を Unity 内に取り込む方法が分からない場合は下の記事をご覧ください。

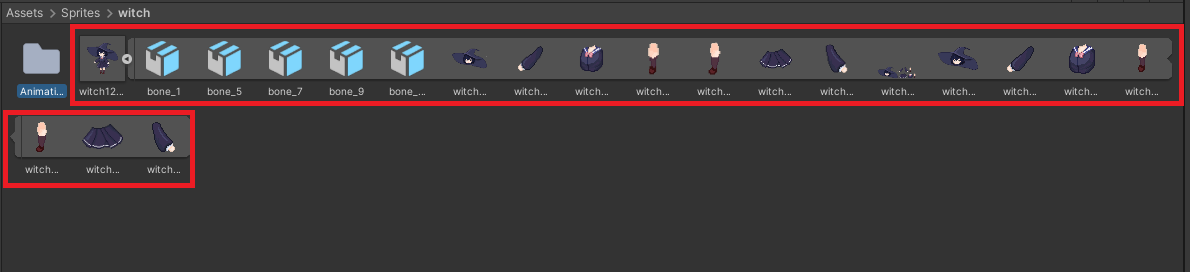

　レイヤーごとに分けられた画像が取り込めると、下の画像にようになります。

　Window > Package Manager から 2D Animation を選び、インストールをクリックします。
　Unity で Project を新規作成する際に「2D」テンプレートを選択すると、はじめからインストールされているはずです。

　次の手順でアニメーションを作っていきます。

　Sprite Editor からボーンを入れることができます。

　ボーンを入れたい画像を選択し、Sprite Editor をクリックします。

　Skinning Editor を開きます。

　Bone（ボーン）の設定をしていきます。

機能	説明
Preview Pose	ボーンを動かしたり、回転させたりしたときのポーズを確認できる
Edit Bone	作成済みのBoneを調節
Create Bone	新規Bone作成
Split Bone	Boneを2つに分ける

　設定が終わったら、Apply をクリックすることで、設定を適応することができます。また、Revert をクリックすることで設定を元に戻すことができます。

　Geometry とは、直訳では「形状、形」を意味します。画像をレイヤーごとに三角形分割してメッシュを作ります。

※Weights を与えるまでは画像のようにカラフルではなく、透明です。

　基本的には、最初に Auto Geometry を使い、他の４つの機能を使って微調整をしていきます。頂点ごとに Bone（ボーン）への Weight（重み）を設定できるので、頂点が多いほど細かい動きを設定できます。

　Auto Geometry 選択時に次のようなメニューが表示されます。Geometry をどのように自動生成するか、調整できます。

機能	説明
Outline Detail	アウトラインの精度値が大きいほど輪郭に沿ったアウトラインになる
Alpha Tolerance	α値の閾値この数値よりα値の小さいピクセルは透明と判断される
Subdivide	数値が大きいほど分割数が多くなる
Weights	Bone に設定される Weight
Generate For Selected/Generate For All Visible	生成

　Bone を動かしたとき、どの程度 Geometry に影響を与えるかを Weight（重み）という形で設定します。

機能	説明
Auto Weights	自動設定
Weight slider	スライダーを使って Weight を調整
weight Brush	ブラシを使って Weight を調整
Bone Influence	スプライトに影響を与えるボーンを選択
Sprite Influence	ボーンによって影響を受けるスプライトを選択 ※ver7.0以降

　Auto Geometry 選択時に次のようなメニューが表示されます。どのように Weight を自動設定するか、調整できます。

機能	説明
Associate Bones	チェックを入れるとスプライトに重なった Bone が自動的に関連付けられる
Generate/Generate All	選択されたスプライトの Weight を生成なにも選択していない場合はすべてのスプライトについて Weight を生成
Normalize	選択したスプライトの Weight を正規化なにも選択していない場合はすべてのスプライトについて正規化
Clear	選択したスプライトの Weight をクリアするなにも選択していない場合はすべてのスプライトについて Weight をクリアする

　Weight Slider や Weight Blush を使って頂点ごとに Weight やモードを選択することができます。

　Weight のモードは3種類あります。

Mode	説明
Add And Subtract	すべてのスライダーが選択したボーンの周りのすべての頂点に影響を与える
Grow And Shrink	すべてのスライダーが選択したボーンによって既に影響を受けている頂点のみに影響を与える
Smooth	すべての頂点の重みを隣接する頂点と平均して、すべての頂点に均一な重みを与える
