Unity - 2D:Animatorを使ってみよう -

初めに

 複数のアニメーションを管理するAnimatorの使い方をまとめます。

Animationの作り方

 以前、記事をまとめておりますので、そちらをご覧ください。

fineworks-fine.hatenablog.com

Animatorの作成

 Spriteをスライスし、ドラッグ&ドロップする方法でAnimatorとAnimation Clipを作成することができます。(上のAnimationの作り方にあるリンク先をご覧ください)
 また、次のようにしてもAnimatorを作ることができます。

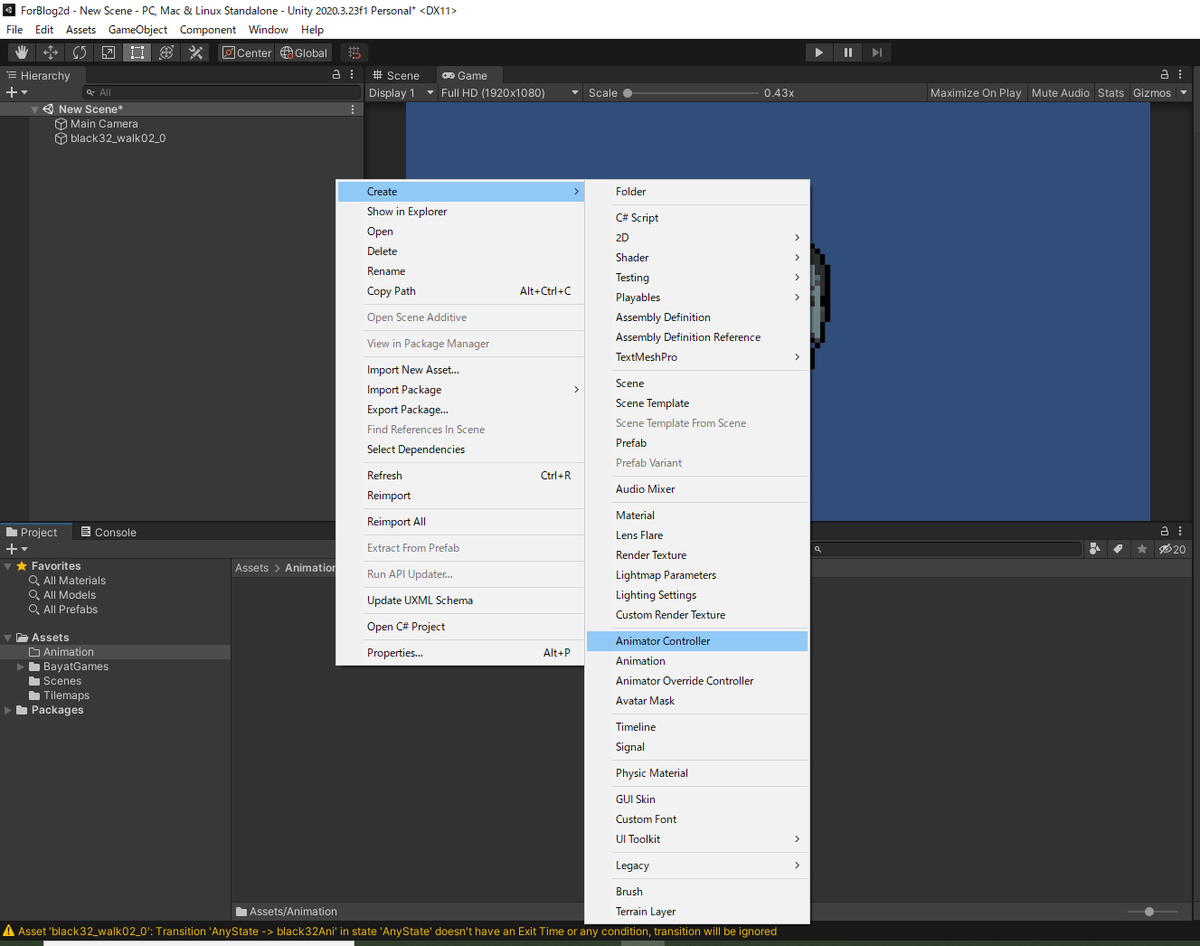

  • Assets内で右クリック→Create→Animator Controllerをクリックする


Animatorウィンドウを見てみよう

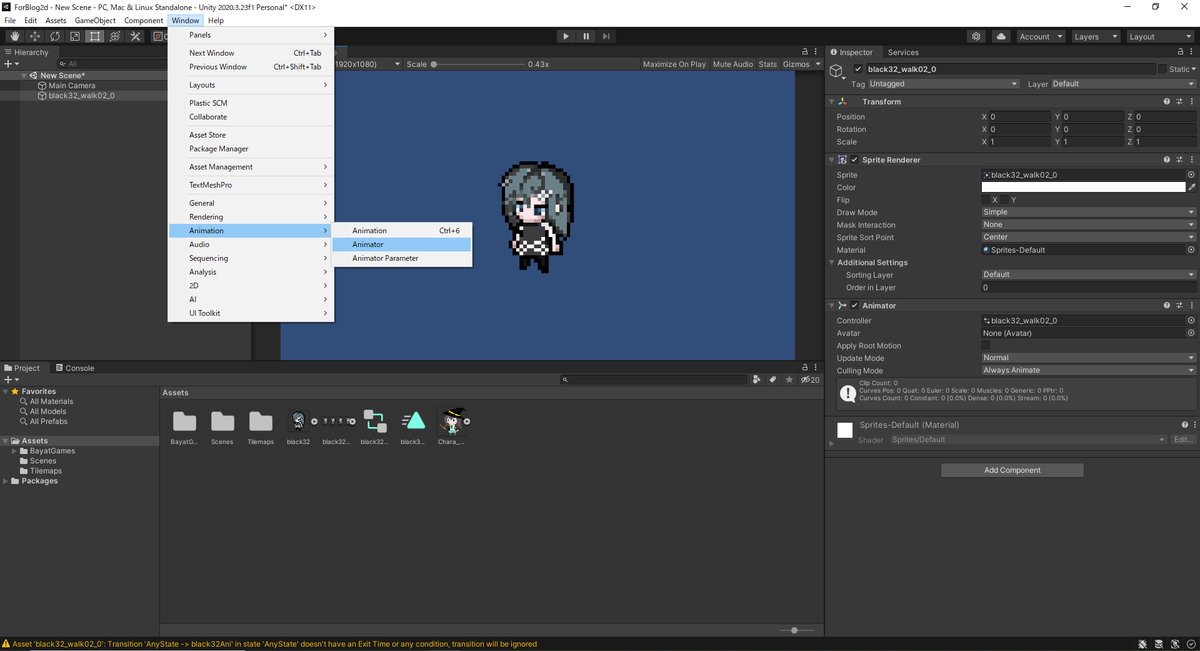

 Window→Animation→AnimatorをクリックするとAnimatorウィンドウを開くことができます。

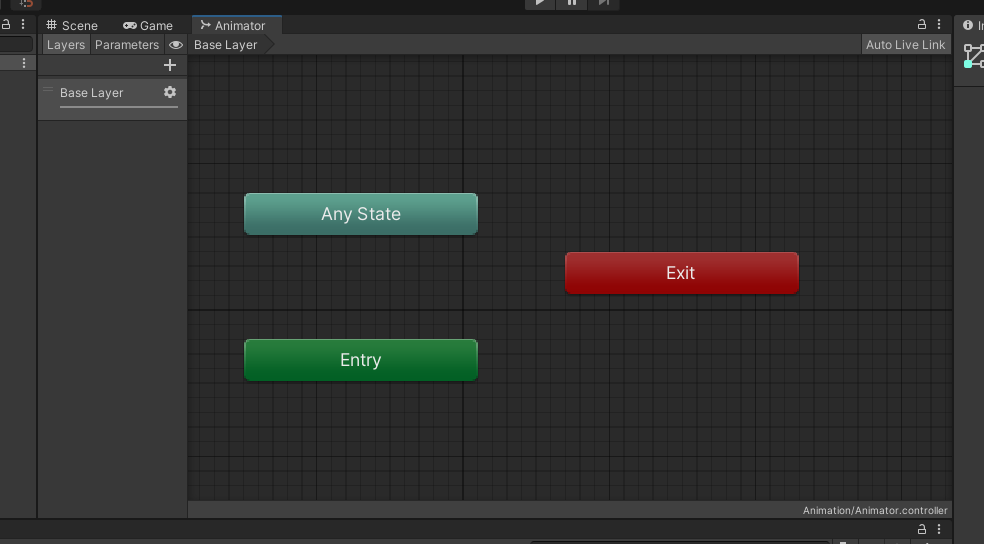

 Animatorウィンドウは下の画像のようなものになっています。

 Entry, Any State, Exitと書かれた3つのStateがあることが分かります。Stateとは状態を意味します。今回はアニメーションの状態、つまり、歩行、ジャンプなどどのアニメーションをするかを表す要素です。おそらく、難しいことは考えず、使ってみればどのようなものか分かってきます。詳しいことは下のリンク先に公式の説明がありますので、そちらをご覧ください。
docs.unity3d.com

 Entry, Any State, Exitは初めから用意されているStateになり、それぞれ役割があります。

Entry

 Entryは最初にアニメーションの遷移がスタートするStateです。アニメーションの最初に設定したい動作はこのEntryから遷移させるようにしましょう。

Any State

 Any Stateはどの状態からでも好きな状態に遷移できるStateです。

Exit

Exitに遷移すると最初のEntryに戻ります。

Animatorを使って、アニメーションを遷移させよう

 実際にAnimatorを使ってアニメーションを遷移させてみましょう。

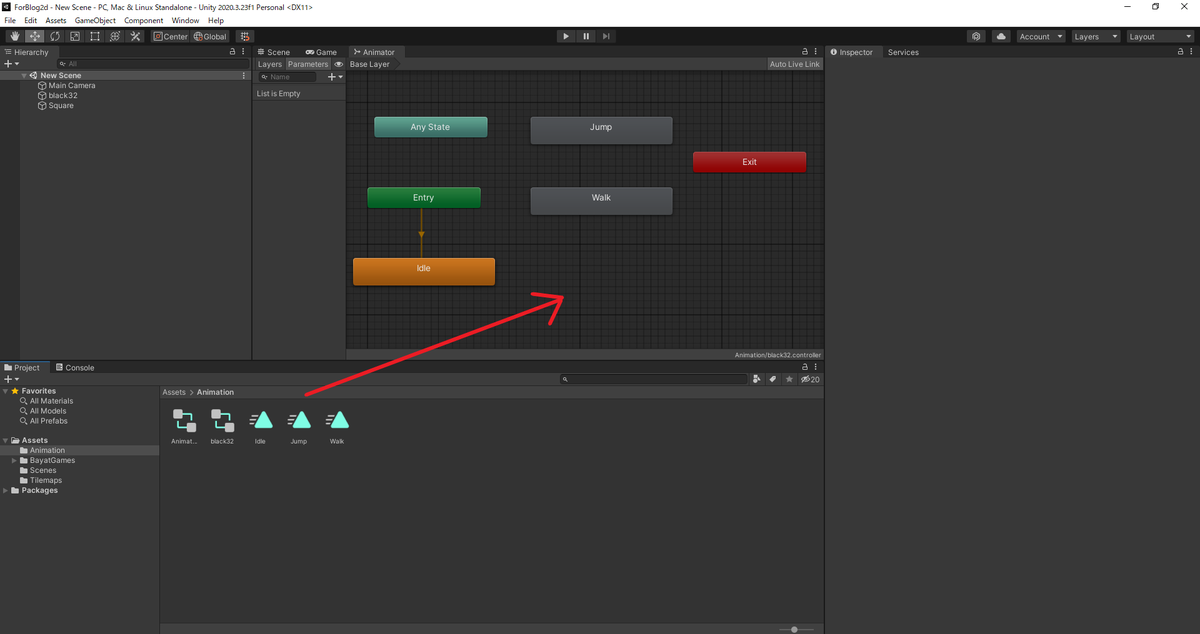

  • Animation Clipを作り、Animatorにドラッグ&ドロップする

 これでアニメーションのStateがAnimatorに追加されます。この記事では、Idel、Walk、JumpのAnimation Clipを追加しました。

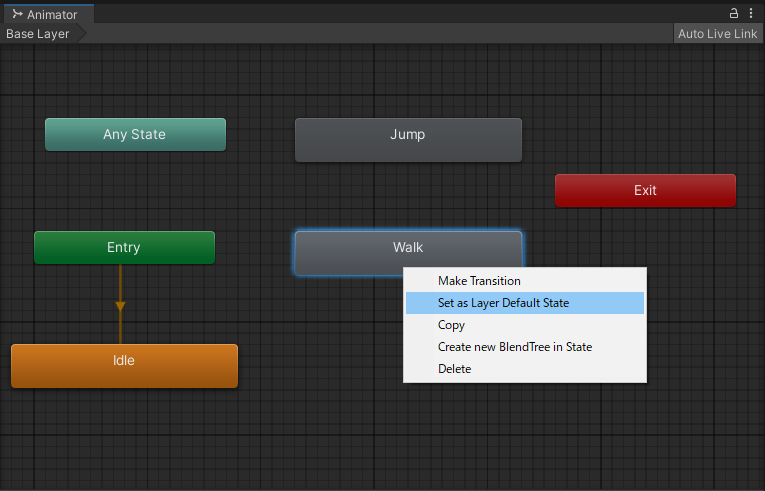

 オレンジ色のStateはデフォルトのState、つまり最初に起動されたときのStateです。変更するときは、Stateを右クリックし、Set as Layer Default Stateをクリックします。


  • Stateを右クリックし、Transitionを設定する

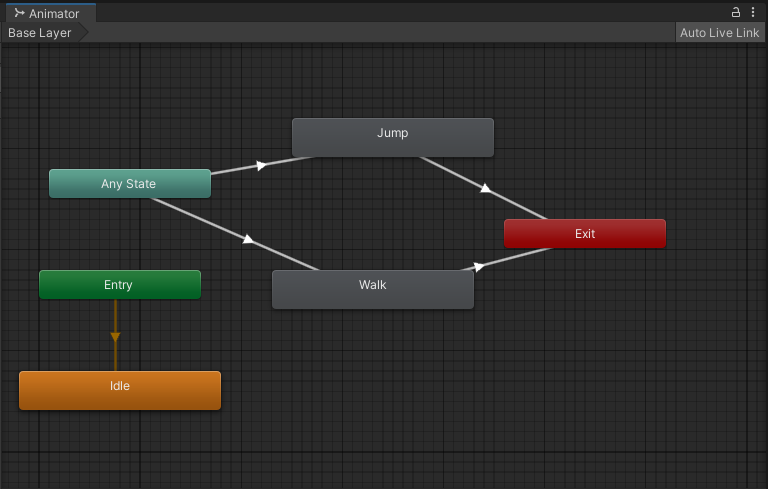

 アニメーションの遷移の仕方を設定します。Stateを右クリックし、Make Transitionをクリックします。そして、遷移させたいStateへ矢印を結びます。Idleは立ちアニメーションなので、Default Stateにします。Walk、Jumpはいつでも遷移できるようにAny Stateから矢印を結んでおきます。


  • Parameterを設定する

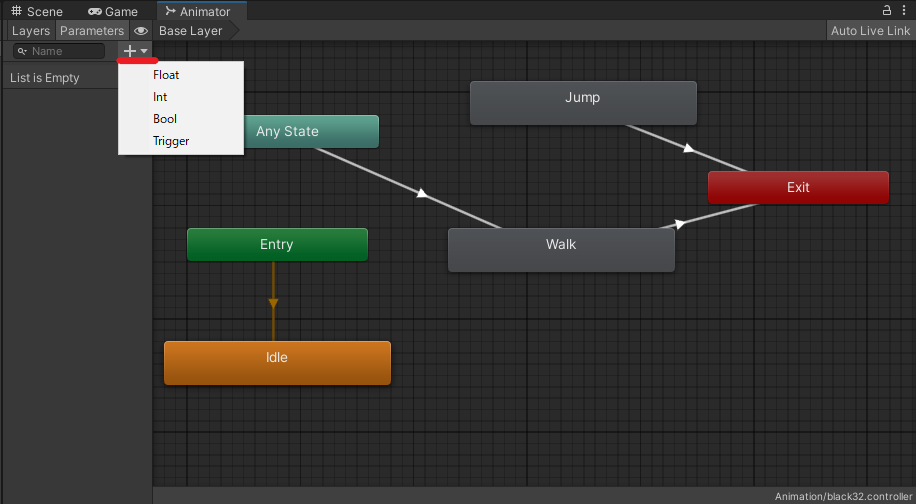

 Parametersをクリックし、+をクリックします。すると、追加するParameterを選択することができます。

 スクリプトからアニメーションを遷移させるときに、Animatorを使うのですが、その際に必要なParameterを設定することができます。Parameterは次の4つになります。

Parameter 説明
Int 整数
Float 小数部分をもつ数値
Bool true, falseの値
Trigger 遷移によって消費されたときコントローラーによってリセットされる boolean パラメーター

 この記事では、Walk、JumpというBoolのParameterを追加しています。

  • 矢印をクリックし、それぞれの遷移の仕方を設定する

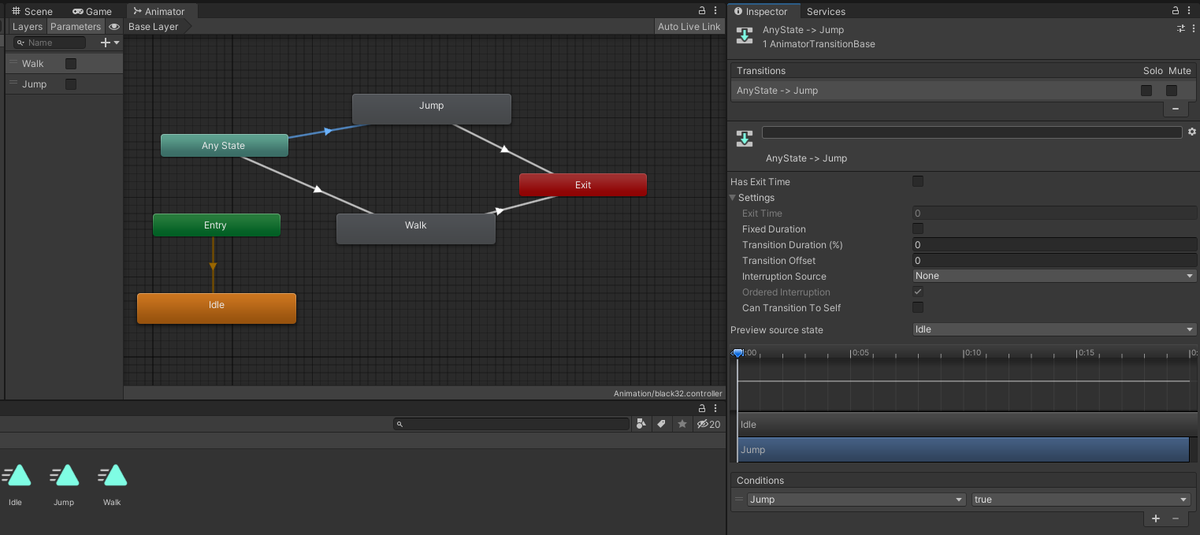

 矢印をクリックすると、Inspectorに次のような画面が現れます。ここで遷移の仕方を設定します。

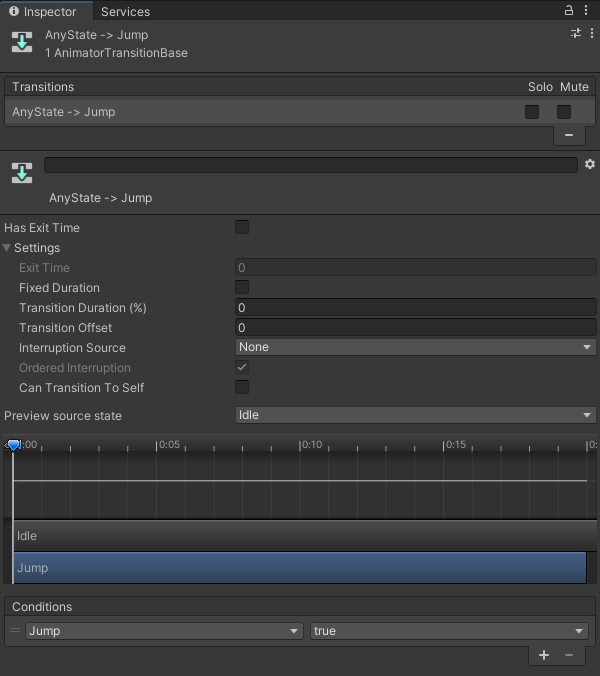

 例えば、Any StateからJumpへの遷移の場合、次のように設定します。

 大まかな役割は次の通りです。

Has Exit Time 遷移条件を時間で指定する項目
Conditions 遷移条件を論理式で指定する

 Jumpをするタイミングですぐにジャンプのアニメーションに遷移してほしいため、Has Exit TimeのSettingsに0が入力されています。また、Can Transition To Selfのチェックを外しています。これにチェックが入っていると、Any Stateから選したアニメーション中にもう一度同じアニメーションに遷移できてしまいます。今回だとジャンプ中に何回もジャンプを開始するアニメーションをしてしまいます。
 Conditionsでは、Jumpがtrueになった段階で、アニメーションを遷移させたいため、このようにしています。

 他の矢印の遷移については、次のように設定しました。

Has Exit Time Conditions
Any State→Walk Any State→Jumpと同様 Walk, true
Walk→Exit Any State→Jumpと同様 Walk, false
Jump→Exit Any State→Jumpと同様 Jump, false

キャラクターを動かしてみる

 次のスクリプトとAnimatorをキャラクターにアタッチし、動かしてみましょう。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PlayerScript : MonoBehaviour
{
    //Animatorを入れる変数
    private Animator animator;

    void Start()
    {
      //Animatorを取得
      animator = GetComponent<Animator>();
    }

    // Update is called once per frame
    void Update()
    {
        if (Input.GetAxis("Horizontal") > 0)  //HorizontalのPositive Buttonが押されたら
        {
          this.transform.position += new Vector3(0.1f, 0.0f, 0.0f);
          //右を向くためにScaleのx成分を変更
          this.transform.localScale = new Vector3(-0.5f, 0.5f, 0.5f);
          //AnimatorパラメーターのWalkをtrueに
          animator.SetBool("Walk", true);
        }
        else if(Input.GetAxis("Horizontal") < 0)  //HorizontalのNegative Buttonが押されたら
        {
          this.transform.position += new Vector3(-0.1f, 0.0f, 0.0f);
          //左を向くためにScaleのx成分を変更
          this.transform.localScale = new Vector3(0.5f, 0.5f, 0.5f);
          //AnimatorパラメーターのWalkをtrueに
          animator.SetBool("Walk", true);
        }
        else
        {
          //入力されていないときはWalkをfalseに
          animator.SetBool("Walk", false);
        }

        if(Input.GetAxis("Jump") > 0)  //JumpのPositive Buttonが押されたら
        {
          this.transform.position += new Vector3(0.0f, 0.2f, 0.0f);
          //AnimatorパラメーターのJumpをtrueに
          animator.SetBool("Jump", true);
        }
        else
        {
          //AnimatorパラメーターのJumpをfalseに
          animator.SetBool("Jump", false);
        }
    }
}

 これだけだと物理演算が処理されないので、当たり判定や重力などが反映されないため、Rigidbody2DとCollider2Dもアタッチしておきましょう。
 さらに、床として、2DオブジェクトであるSquareを生成(Hierarchyで右クリック→2D Objects→Square)し、BoxCollider2Dをつけておきましょう。
 Rigidbody、Colliderについてはこちらにまとめております。ぜひ、ご覧ください。

fineworks-fine.hatenablog.com
fineworks-fine.hatenablog.com

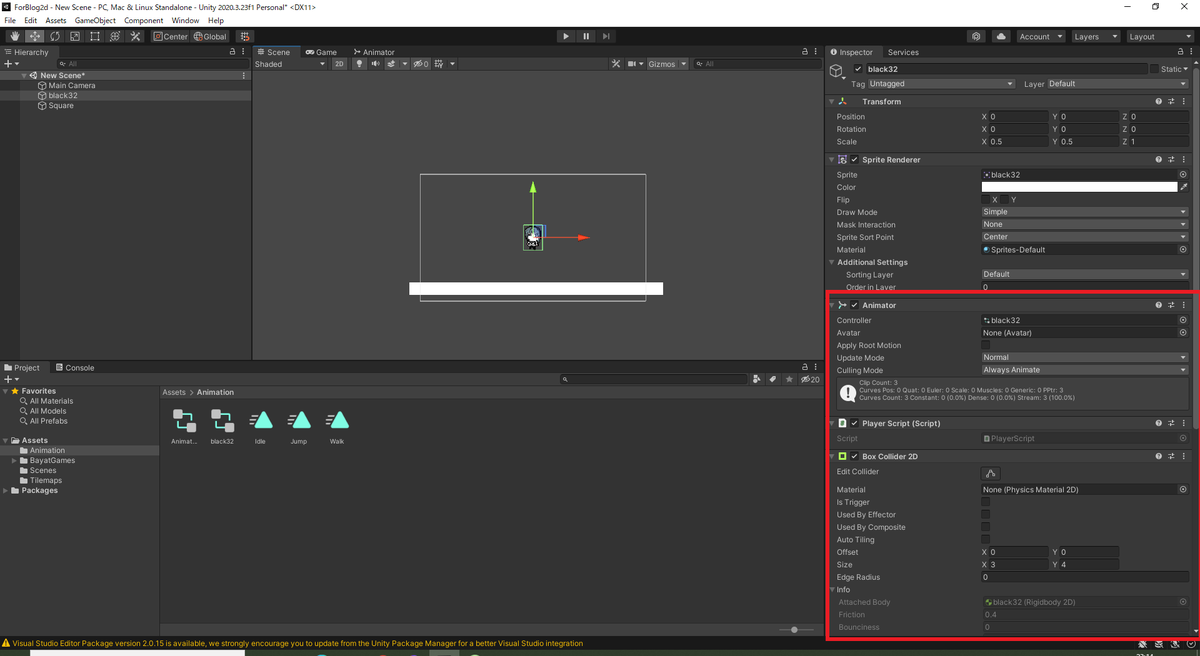

 下の画像のようになっていればokです。

実行して確認してみよう

 実行してうまく遷移しているか確認してみましょう。

最後に

 簡単にAnimatorの使い方についてまとめました。凝ろうと思えば、ジャンプのアニメーションに床との当たり判定をとったり、歩行とダッシュのアニメーションを分けたりなどできます。試行錯誤してみると面白いと思います。
